電子光學凈化工程
合肥集成電路及線路板廠房?jī)艋瘽崈糗囬g工程項目
來源：www.jnwtst.com 作者：空氣好凈化
發布時間:2021-07-08 14:56:22點擊:次
一、詳細介紹：
LED/液晶/線路板制造是一種高度精密化的工業，一些細微的環境或操作變動都有可能影響其制造成品的質量，因此制造過程均要求在嚴格控制下的無塵室中操作。無塵室是一個采用層層過濾以去除空氣中微粒存在，并控制室內溫度與濕度于恒定狀態的密閉空間。LED/液晶/線路板芯片制備到器件封裝，對生產環境空氣品質都有較高的要求，空氣品質關系著成品率和產品品質；在眾多的工藝環節中，哪個工藝過程是防止污染的關鍵？潔凈度已經達標，為什么產品上仍有污染？相同的工藝和環境參數，為什么我們的能耗比別人高？怎樣的潔凈室規劃設計方案是最節能的、最符合工藝要求的，投資省、運行費用低、生產效率高？通過對LED/液晶/線路板客戶生產環境的深入研究和工程經驗積累，我們清楚了解其生產過程環境控制的關鍵;節能是我們系統方案優先考慮的重點；我們最擅長的就是給予客戶符合其工藝要求和管理模式、同時應用了最新節能技術的環境解決方案；我們可以提供從無塵室整廠規劃設計——人流物流凈化方案、潔凈空調系統、潔凈裝飾系統；整廠節能改造、水電、超純氣體管道、無塵室監測、維護系統等全面安裝配套服務；所有產品和服務符合Fed 209D, ISO14644, IEST,EN1822等國際標準。

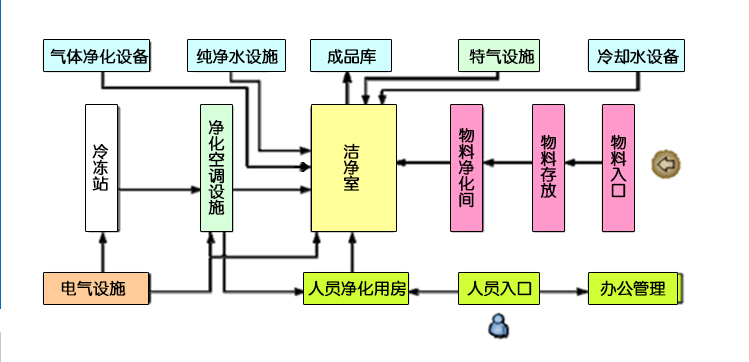

LED/液晶/線路板潔凈無塵室除了要完成上述的功能、目的外，因?yàn)橹圃爝^(guò)程中工藝生產設備都是在潔凈無塵室內操作的，以供生產工藝機臺使用，潔凈無塵室與各系統關系如下：

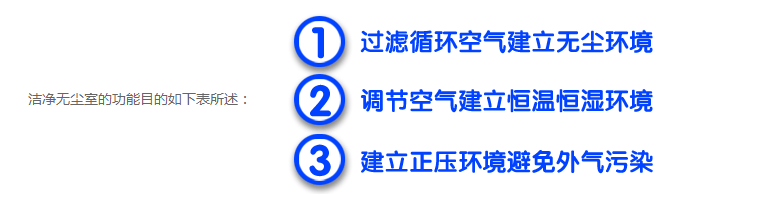

為了達到潔凈無塵室的功能目的與制造過程設備支持以及系統動力需求、人員操作安全等，在潔凈無塵室的建造過程中，除了廠房的主體結構施工外，還有潔凈建筑裝飾施工、凈化空調系統及其風管、過濾器的施工安裝、高純水系統及其管線的安裝、高純氣體系統（含特種氣體供應等）及其管線安裝、真空系統及其管線的安裝、化學品供應系統及其管線的安裝、各種排風和排氣系統及其處理設備的安裝、消防安全報警系統及其控制設備的安裝、變配電、電氣系統及其橋架、配管配線的安裝、照明系統及燈具的安裝、防微振裝置的安裝、生產工藝設備及其配管配線的安裝等。在上述眾多的施工安裝工程中，除了工期緊迫、交叉施工多、工序組織難度高外，更要遵循潔凈室內的建造管理原則，因此，除非由具有豐富經驗的專業管理團隊來?yè)?dān)任此艱巨任務，否則是難以圓滿完成的。作為置放生產機臺主體的潔凈室，其在整體工程的重要性不言而喻，做好潔凈無塵室的施工管理，就等于為未來生產的順利成功打下了堅實的基礎。潔凈無塵室功能目的的三大控制重點粉塵、溫度、濕度，是由氣密、回風、過濾、冷卻、新風等來主宰，而完成這些功能的系統設備就是構成潔凈無塵室的主體：內裝（吊頂、墻板）、DCC、 MAU、FFU。
二、過濾效率:
過濾0.1微米的粒子
三、產品特點:
LED/液晶/線路板凈化工程凈化參數：
1.壓差：主車間對相鄰房間≥5Pa；
2.平均風速： 100級0.3－0.5m/s；噪聲≤65dB（A）；新風補充量是總送風量的10％－30％；照度300LX。
四、結構材料：
1.凈化廠房墻、頂板材一般多采用50mm厚的夾芯彩鋼板制造，其特點為美觀、剛性強。圓弧墻 角、門、窗框等一般采用專用氧化鋁型材制造。
2.地面可采用環氧自流坪地坪或高級耐磨塑料地板，有防靜電要求的，可選用防靜電型。
3.送回風管道用熱渡鋅板制成，貼凈化保溫效果好的阻燃型PF發泡塑膠板。
4.高效送風口用不銹鋼框架，美觀清潔，沖孔網板用烤漆鋁板，不生銹不粘塵，宜清潔。
五、應用場所:
制藥工業、醫院（手術室、無菌病房）食品、化妝品、飲料產品生產、動物實驗室、理化檢驗室、血站等，細菌學、生物學、潔凈實驗室、物物工程（重組基因、疫苗制備）等行業。
